杭州某外国语学校钢结构桁架检测鉴定

来源: | 发布日期:2021-03-18 00:00:00


项目名称

杭州某外国语学校钢结构桁架检测鉴定

现场检测日期

2017 年01 月21 日、2 月4 日

建筑物概况

杭州某外国语学校位于杭州市余杭区南苑街道,东至竹管井浜,南至望梅路,西至临城路,北至永乐路。其教学楼门楼为型钢混凝土柱-钢桁架结构,东西向共3 榀,包括2 榀GHJ1 及1 榀GHJ2,间距分别为5.3m 和7.2m。门楼共四层,一层层高5.9m,二、三层层高3.9m,四层层高4.0m~6.6m,檐口高度17. 7m~20.3m。其中型钢混凝土柱截面尺寸为750×700,钢柱为H400×300×16×20,弦杆为H500×450×16×25,柱撑为H500×400×25×25,钢梁为H300×250×12×18,楼屋面板为150 厚型钢混凝土组合楼板(未注明长度单位均为mm)。

检测鉴定目的、范围和内容

本次钢结构检测鉴定的主要目的如下:

通过试验仪器设备对钢结构桁架进行检测,获得结构材料、质量、损伤、变形及工作现状等相关数据;

2)根据结构现状,依据规范进行复核分析及鉴定。

此次检测鉴定范围为杭州某外国语学校教学楼门楼钢结构桁架。

依据现行有关标准、规范及委托方的要求,本次检测鉴定的主要内容如下:

1) 现场基本情况调查;

2) 钢结构布置复核;

3) 钢材化学成分及材质检测;

4) 构件连接状况检测;

5) 钢结构损伤检测;

6) 钢结构变形检测;

7) 根据现场检测结果,对钢结构进行承载力计算;

8) 在检测、计算分析的基础上,对钢结构进行鉴定,并给出合理化建议。

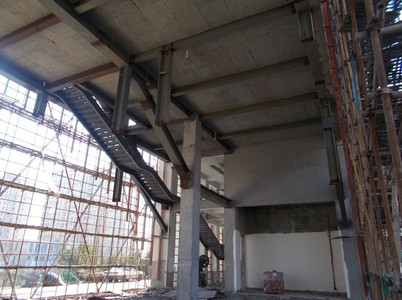

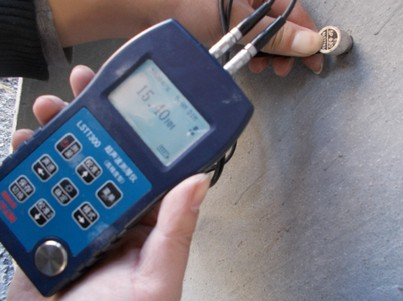

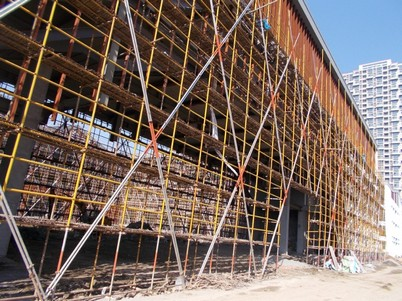

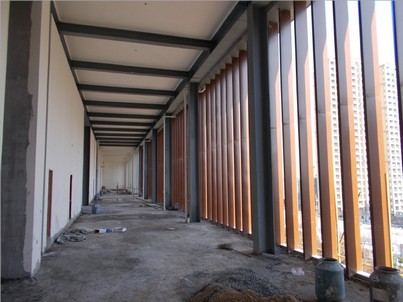

检测照片

建议

1)所有高强度螺栓应按设计及相关规范的要求重新拧紧,经检查验收合格

后再喷涂防锈涂层;

2) 对拼接节点对接焊缝进行检查,返修或返工所有不合格焊缝;

3) 对难以返修或返工的不合格焊缝进行加固处理,处理后的焊缝可按《钢结构工程施工质量验收规范》(GB50205-2001)3.0.7 条进行验收;

4) 为稳妥起见,建议对钢结构钢材现场取样,送实验室做拉伸试验;

5) 对已产生明显锈蚀痕迹的构件及节点,除锈后重新喷涂防锈涂层;

6) 对大型公共建筑物,建议定期进行巡查及检测鉴定。
